Регулятор оборотов двигателя US-52 10-400Вт

Описание

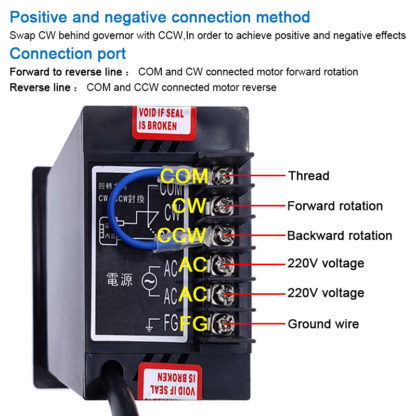

Способ использования 1. Выключите питание, подключите его в соответствии с схемой проводки и убедитесь, что все верно подключено. 2. Хорошо Зафиксируйте контроллер и установите скорость до самого низкого “0”, чтобы избежать скачка большого тока, который может вывести из строя устройство. 3. Затем включите питание и устанавливаем регулятор скорости в нужное положение. 4. Регулятор подключен к двигателю: Имеется потенциометр тонкой настройки регулировки оборотов двигателя. На случай некорректной работы устройства. 5. Чтобы изменить направление движения двигателя, просто замените перемычки линий «CCW» и «CW» на задней части контроллера. 6. Замыкаем COM и CW – двигатель будет вращаться по часовой стрелке. 7. Замыкаем COM и CCW — двигатель вращается против часовой стрелки. ВНИМАНИЕ! Перед сменой направления, необходимо остановить двигатель полостью! ВНИМАНИЕ! Не включать без нагрузки. Может повлечь выход из строя устройства. ВНИМАНИЕ! Не верное подключение к двигателю может повлечь выход из строя устройства. Распиновка Черный провод-это основной провод двигателя, красный и белый-это вспомогательные провода конденсатора, 2 синих провода- Таходатчик зеленый провод-заземляющий провод.
